注塑机顶针故障维修实记,建议收藏!

日期:2020-03-06来源:甬江集团

当液压注塑机的顶针动作异常时,我们可从以下原因逐一检查排除故障:首先可先启动电机油泵,手动状态下进行射台前后动作或射胶熔胶动作,如果这些动作能正常进行,则可以验证该注塑机油泵、比例压力阀、比例速度阀和相关电路是正常的。


再检查顶针动作各参数是否设置正确,比如顶针压力、速度、位置、次数。

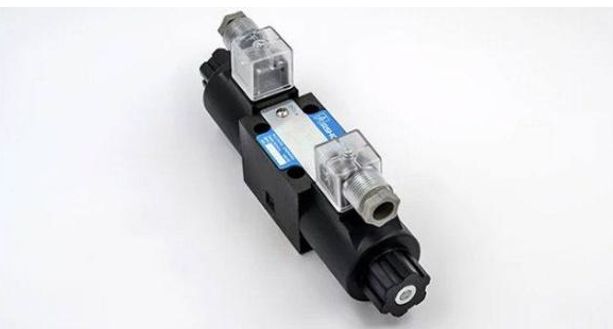

按顶针动作, 检查顶针换向阀电磁线圈上是否有电信号到,一般各换向阀电磁线圈使用直流24伏电压,也有极小部份老旧的机器电磁换向阀使用交流220伏电压控制的。如无电压信号到则有可能是两条信号线掉线故障。检查l/O电子板输出端口是否有电压输出。如无,继续往下查输出端的功放三极管或中问继电器是否良好。


检查电磁线圈电阻值是否正常。一般线圈有可能内部断线或烧坏的现象。那就需要更换电磁线圈。


换向阀芯有异物卡滞,一般异物来自油路中做密封件或金属件老化破损等而进入阀内,这样要拆解清洗。


顶针油缸内密封件损坏导致窜油或活塞杆断裂也可致顶针动作异常。


检查顶针缸旁的限位开关是否良好。


本人前两天修过一台注塑机的顶针动作异常的故障:该机台每次成型不能顶出产品,但它有顶进动作,但达不到设定的顶进位置,所以塑胶件不能脱模。修改各参数也没用。模具顶针板也是顺畅的。正常在电脑设置顶进位置40mm即可脱模,经观察电脑显示,每次顶进位置到17mm左右就停了,且顶进过程位置数值显示有间隔跳跃现象。


于是先检查该电子尺三条信号线是否接触良好;测量信号电压也符合电子尺要求。电子尺"1""3"脚接电源正负端,"2"脚为输出信号端,"4"脚是接地端。


再拆开了电子尺,拉杆电刷还是良好的,只是较脏。于是用电子专用清洗剂对电刷和电阻轨进行清洗干净,再涂抹凡士林脂润滑。组装好试机,一切正常。


注塑机上用的电子尺它实际上就是一个滑动变阻器。如果它内部脏了;电阻轨坏了;或动尺接触弹片磨损或变形;电信号线接触不良。都有可能导致动作异常。


别看电子尺结构简单,但在组装时一定要小心注意,特别是装拉杆电刷时,千万不能让动尺弹片电刷变形,一定要让电刷与电阻轨接触良好。
